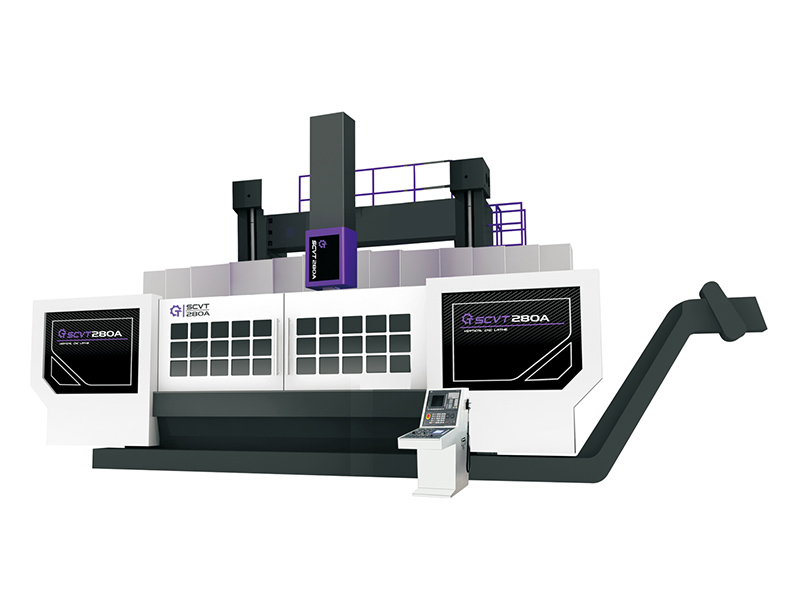

SCVT双柱数控单刀架立式车床系列 280/350/400

数控立式车床

SCVT双柱数控单刀架立式车床系列 280/350/400

本系列机床用于硬质合金及陶瓷等刀具,对黑色金属及部分非金属零件的内、外圆柱面、内外圆锥面、端面、切槽镗孔及回转曲面等工序进行粗、精车削加工。

留言:

● 本系列机床用于硬质合金及陶瓷等刀具,对黑色金属及部分非金属零件的内、外圆柱面、内外圆锥面、端面、切槽镗孔及回转曲面等工序进行粗、精车削加工。

● 机床的主传动由直流电机驱动,经过主轴两个档位的变速机构,实现工作台的变速范围。

● 机床由左、右立柱、连接梁、横梁、工作台底座等部件框架式结构。结构刚性强、承载负荷大。横梁夹紧机构为多工位液压锁紧装置,其工作稳定可靠。

● 机床的进给刀架,采用数控单刀架结构。机床刀架滑座水平运动X轴、滑枕垂直移动Z轴,两轴均采用伺服电机驱动,经高精度定比齿轮副传动滚珠丝杠,实现刀架进给和快速移动。

● 工作台为热对称结构。工作台主轴采用高精度可调径向间隙双列短圆柱滚子轴承定心。轴向采用恒流静压导轨,并配置油温冷却装置,使工作台具有旋转精度高,承载能力大,热变形小的特点。

● 垂直刀架水平导轨有静压卸荷导轨、滚滑复合导轨、滑动导轨。滑枕垂直运动为滑动导轨。

参数名称 单位 SCVT280 H/W SCVT350 H/W SCVT400 H/W
最大加工直径 mm 2800 3500 4000
工作台直径 mm 2400 3150 3150
最大加工高度(H ) mm 1800/2000 2000/2800/3100 2000 / 2800 / 3100
最大工件重量(w) t 20 32 32
刀架水平行程 mm 1600 1840 2250
刀架切削力 kN 35 35 35
刀架搬度极限 ±。 ±30。 ±30° ±30。
工作台最大扭矩 kN.m 63 80 80
滑枕截面 mm 220X220 220X220 220X220
滑枕垂直行程 mm 1250 1250/1400 1250/1400
主传动电机功率 kW DC 55 DC 75 DC 75
工作台转速(无极) r/min 0.5~70(两挡) 0.5~60(两挡) 0.5~60(两挡)
刀架快速 mm/min 4000 4000 4000
工作台导轨副   静压/滚动 静压/滚动 静压/滚动
进给电机扭矩 N.m 48 48 48
数控系统   SIEMENS828D / FANUC-OiMate-TD (可根据客户需求选配)
机床重量 kg 40000 51000 56000
本公司对产品随时在进行研究改进,因此保有随时更改设计、规格、尺寸及机械结构之权利。
