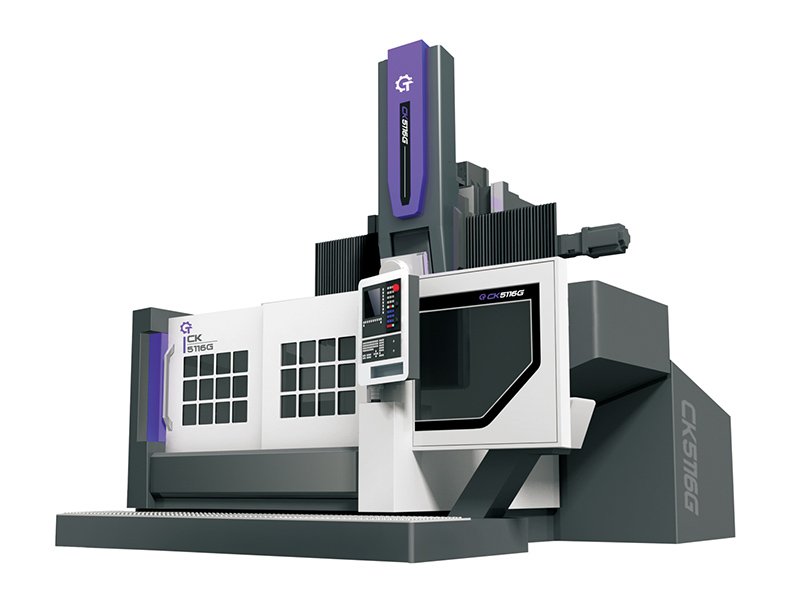

CK5112G / CK5116G / CK5116D / CK5120D 单柱数控立式车床系列

数控立式车床

CK5112G / CK5116G / CK5116D / CK5120D 单柱数控立式车床系列

本系列机床为数控立式车床,针对高精度、高稳定性、高刚性而设计,适用于硬质合金及高速钢等刀具。

留言:

● 本系列机床为数控立式车床,针对高精度、高稳定性、高刚性而设计,适用于硬质合金及高速钢等刀具。对黑色金属、有色金属及部分非金属材料零件的车削加工,该机床适用于各种复杂回转曲面的粗、精加工,同时还可进行切槽、镗孔、螺纹等加工。

● 本机床主体结构为单柱式、工作台导轨采用滚动导轨,进给系统由交流伺服电机驱动滚珠丝杠传动,运行精度高。

● 数控系统采用西门子或法那科系统,易操作和编程。该系统具备直线插补、圆弧插补、刀具补偿、间隙补偿、自诊断功能、程序存储、高精度和可靠性,图形轮廓编程(基本图形轮廓图素能够快速方便地建立零件程序),带有图形工艺循环(任意轮廓的毛坯加工)等。

● 本机床垂直滑枕结构:T型滑枕带四工位电动刀台。

参数名称 单位 CK5112G CK5116G CK5116D CK5120D
最大车削直径 mm 1250 1600 1600 2000
工作台直径 mm 1000 1400 1400 1600
最大加工高度(H ) mm 1000 1000/1500 800 800
最大工件重量(W) kg 5000 8000 5000 8000
工作台转速范围(无级) r/min 6.3-250 5-200 1-250 1-200
刀架进给量范围(无级) mm/min 0.2-500 0.2-500 0.2-500 0.2-500
垂直刀架滑枕行程 mm 650 800 800 800
横梁行程 mm 750 760 定梁 定梁
刀架快速移动速度 mm/min 8000 8000 8000 8000
刀架水平行程 mm 700 915 915 1500
垂直刀架最大切削力 kN 20 25 25 25
工作台最大扭矩 kN.m 13.5 17.5 17.5 25
X/Z轴进给电机 N.m 22 27 27 27
主电机功率 kW AC: 22/30 AC: 30/37 AC: 26/30 AC: 37/45
X/Z定位精度 mm 0.018/0.02 0.018/0.02 0.018/0.02 0.018/0.02
X/Z重复定位精度 mm 0.008/0.015 0.008/0.015 0.008/0.015 0.008/0.015
刀库容量 刀位 4工位(可选5工位) 4工位(可选5工位) 4工位(可选5工位) 4工位(可选5工位)
数控系统   SIEMENS 828D (可根据客户要求选配)
机床重量 kg 10780 12780 19500 22500
机床外形尺寸(长x宽x高) mm 3000x2800x3200 3200x3000x3200 4000x3500x3900 4500x3500x3900
本公司对产品随时在进行研究改进,因此保有随时更改设计、规格、尺寸及机械结构之权利。
