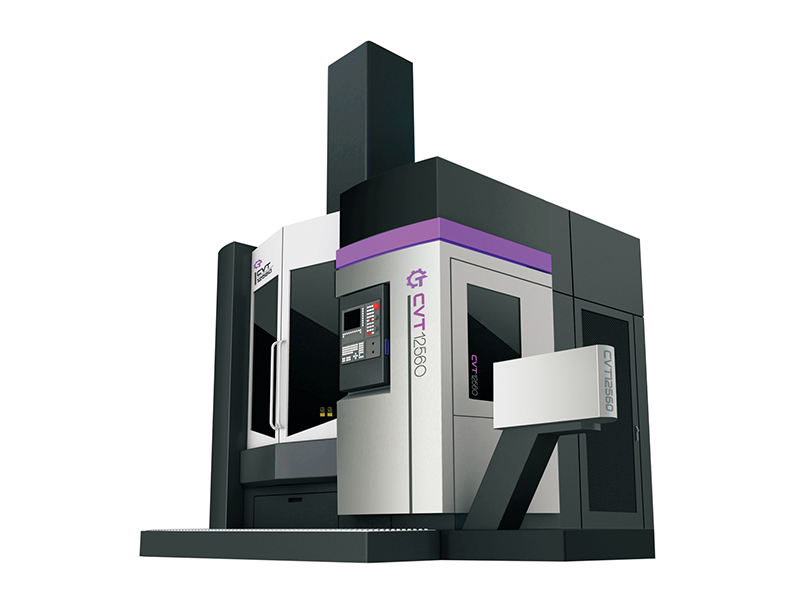

CVT8050-NC/CVT12560-NC 数控立车

数控立式车床

CVT8050-NC/CVT12560-NC 数控立车

本系列机床是我厂全新设计的800以上规格的数控机床,本机床是为适应工程机械、针织圆盘机、电机行业配件加工而设计开发的数控立式车床。工件夹紧方式采用液压自动夹紧或手动夹紧方式,便于客户选配。该机床主要部件由主轴、底座、桥式横梁、刀架等结构组成。

留言:

  本系列机床是我厂全新设计的800以上规格的数控机床,本机床是为适应工程机械、针织圆盘机、电机行业配件加工而设计开发的数控立式车床。工件夹紧方式采用液压自动夹紧或手动夹紧方式,便于客户选配。该机床主要部件由主轴、底座、桥式横梁、刀架等结构组成。机床具有高转速、大扭矩、高刚性等优点,该机床经济、高效、节能,适用于各机械行业复杂盘类、短轴零件加工。

项目 单位 CVT8050-NC CVT12560-NC
加工能力 最大回转盥径 mm 1000 1250
嵌大车削直径 mm 800 1250
游大工件高度 mm 500 600 (可选700)
主轴 转速范围 r/min 10-600 10- 400(两段无级)
卡盘直径   mm 630(可选配液压器卡盘) 1000(手动4爪)
主轴端部型号   A2-11
主轴轴承(前端) mm 260 609. 6
X/Z X轴行程 mm -50、+500 -50、+700
Z轴行程 mm 500 600
X轴快速移动 m/min 12 12
Z轴快速移动 m/min 8 8
电机输出功率 主轴电机(额定/30min) kW 30 22
X轴伺服电机 kW 3.5 3.5
Z轴伺服电机 N.m 18 18
刀架 刀架形式 工位 4工位 (可选5工位及八方滑枕) 4工位 (可选5工位及八方滑枕)
刀具尺寸 mm 32x32 32x32
加工精度   IT6 IT6
X/Z定位精度 mm 0.018/0.02 0.018/0.02
X/Z重复定位精度 mm 0.0075/0.01 0.0075/0.01
系统 CNC装置型号   SIEMENS 828D 或 GSK980TDC SIEMENS 828D 或 GSK980TDC
机床重量 机床总重量 kg 6800 9800
机床外形尺寸(长X宽X高) mm 3000x2800x3600 3200x2800x3600
本公司对产品随时在进行研究改进,因此保有随时更改设计、规格、尺寸及机械结构之权利。
