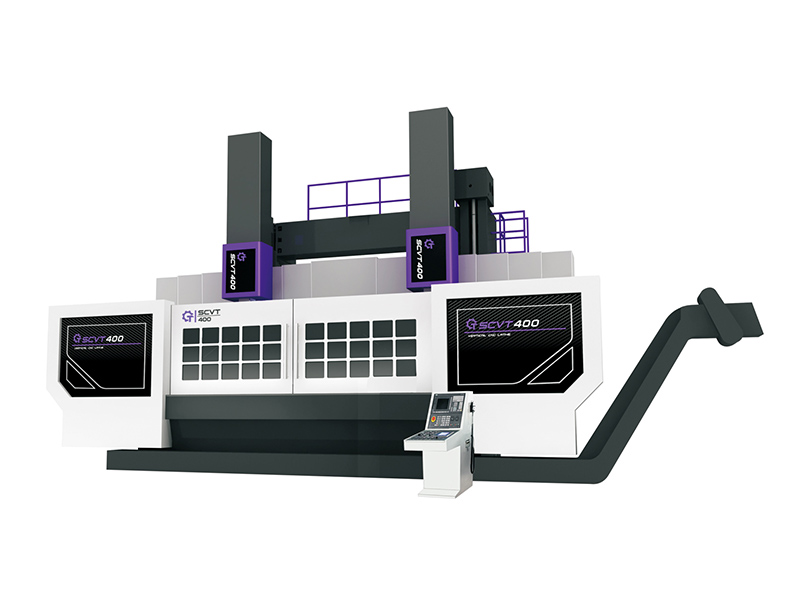

● 本系列机床用于硬质合金及陶瓷等刀具,对黑色金属及部分非金属零件的内、外圆柱面、内外圆锥面、端面、切槽镗孔及回转曲面等工序进行粗、精车削加工。
● 机床的主传动由直流电机驱动,经过两档主轴变速机构,实现工作台的变速范围。
● 机床由左、右立柱、连接梁、横梁、工作台底座等部件组成框架式结构,结构刚性强、承载负荷大,横梁夹紧机构为多工位液压锁紧装置,其工作稳定可靠。
● 机床的进给刀架,采用双刀架结构。右刀架为数控刀架,左刀架为程控刀架。机床左右刀架滑座水平运动x、U轴,滑枕垂直移动Z、W轴四轴均采用伺服电机驱动,经高精度定比齿轮副传动滚珠丝杠,实现刀架进给和快速移动。
● 工作台为热对称结构。工作台主轴采用高精度可调径向间隙双列短圆柱滚子轴承定心。轴向采用恒流静压导轨,并配置油温冷却装置,使工作台具有旋转精度高,承载能力大,热变形小的特点。
● 垂直刀架水平导轨有静压卸荷导轨,滚滑复合导轨,滑动导轨。滑枕垂直运动为滑动导轨。
● 数控系统采用西门子或力士乐系统。并可由客户选择其他数控系统。
参数名称 | 单位 | SCVT280 H/W | SCVT350 H/W | SCVT400 H/W |
最大加工直径 | mm | 2800 | 3500 | 4000 |
工作台直径 | mm | 2400 | 3150 | 3150 |
最大加工高度(H) | mm | 1800/2000 | 2000/2800 | 2000/2800 |
最大工件重量(W) | t | 16 | 32 | 32 |
刀架水平行程 | mm | 1600 | 1840 | 2250 |
右刀架切削力 | KN | 35 | 35 | 35 |
左刀架切削力 | KN | 30 | 30 | 30 |
左右刀架搬度极限 | ±° | ±30° | ±30° | ±30° |
工作台最大扭矩 | KN.m | 63 | 80 | 80 |
滑枕截面 | mm×mm | 220×220 | 220×220 | 220×220 |
滑枕垂直行程 | mm | 1250 | 1250/1400 | 1250/1400 |
主传动电机功率 | KW | DC55 | DC75 | DC75 |
工作台转速 | r/min | 0.5-70(两挡) | 0.5-60(两挡) | 0.5-60(两挡) |
刀架快速 | mm/min | 4000 | 4000 | 4000 |
工作台导轨副 | 动压/滚动 | 静压/滚动 | 静压/滚动 | |
进给电机扭矩 | N.m | 48 | 48 | 48 |
数控系统 | SIEMENS828D | |||
机床重量 | Kg | 45000 | 56000 | 62000 |
我们的主要产品:单柱数控立车车床、双柱数控立车床、卧式镗铣床系列。在发展和创新方面, 特别是系列立车车床通过了国内外专家的认证。我们的产品达到了行业领先水平, 它给市场带来了更高的认可和荣誉
